瑞士小刀片加工圆角的周边磨过程尺寸规律

产品范围：

针对周边磨后需要开槽的瑞士小刀片，包含CCET、DCET、TBET、TCET、TPEH、VBET、VCET、VPET、WBET 几大系列正型瑞士小刀片。特别注意:不包括TNGG，因TNGG为负型刀片圆角开槽前后始终不变。

识别圆角特点：

第❶步看图纸标注成品R值大小，R≤0.05为柱R，R≥0.1为锥R 。
第❷步看图纸的3D平面图上是体现了柱R还是锥R，如无3D平面图则仅依第❶步。
以上两步的判断若有冲突的请立即联系生产工艺或设计部。

圆角过程值处理：

针对柱R，过程值不变，圆角的过程尺寸即成品尺寸。
针对锥R，过程值需要在成品值的基础上增加一定的数值，具体可通过[点击这里到达计算工具]中计算，公差随其成品尺寸公差。
口诀：【柱R住手】【锥R追加】

实施举例：

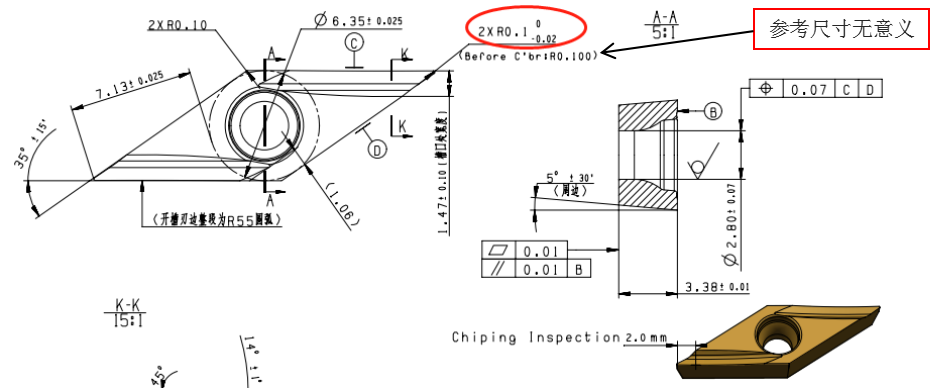

例如 VBET 110301FR-Y，图上标注2×R0.1（0，-0.02）,此R角符合圆角特点R≥0.1为锥R规律，同时右下角3D图片核实为锥R，则利用公式，输入图纸要求的圆角r公称值0.1，输入图纸要求的S2值0.2，输入刀片的刀尖后角θ=5°，计算得结果为0.122，即可圆角周边磨加工为R0.122（0，-0.02）。
